電力系統的接線方式（知識總結圖）

電力系統的接線方式

1. 電網的接線

• 無備用接線方式電網：基本形式包括3種，即單回路輻射式、干線式、鏈?zhǔn)剑?/p>

• 有備用接線方式電網：基本形式包括3類，即單電源單環網（普通環網）、雙電源雙環網（拉手環網）、兩端電源供電，另外還有大量的復雜網。

2. 發電廠、變電站的電氣主接線（又稱一次接線）

• 電氣主接線的基本要求：

  三個基本要求，即可靠性、靈活性、經濟性；

  設計時：力求達到技術先進、安全可靠、經濟合理。

• 電氣主接線的基本形式：

1. 單母線接線（分段、加旁路等）

2. 雙母線接線（分段、加旁路等）

3. 一個半斷路器接線（又稱3/2接線）

4. 4/3接線（由3/2接線演變而來）

5. 雙斷路器接線

6. 單元接線（包括擴大單元接線、聯合單元接線等）

7. 橋型接線（內橋接線、外橋接線）

8. 多角形接線（三角形接線、四角形接線等）。

3.  中性點接線方式

• 中性點大電流接地系統（直接接地）：中性點直接接地（我國110KV及以上）、經小阻抗接地（一些特殊場合）。

• 中性點小電流接地系統（非直接接地）：中性點不接地（10KV以下電網、發電機等）、經消弧線線圈接地（20~66KV電網、發電機等）、經高阻抗接地（3~10KV廠用電系統、6~10KV小規模的配電網等）。

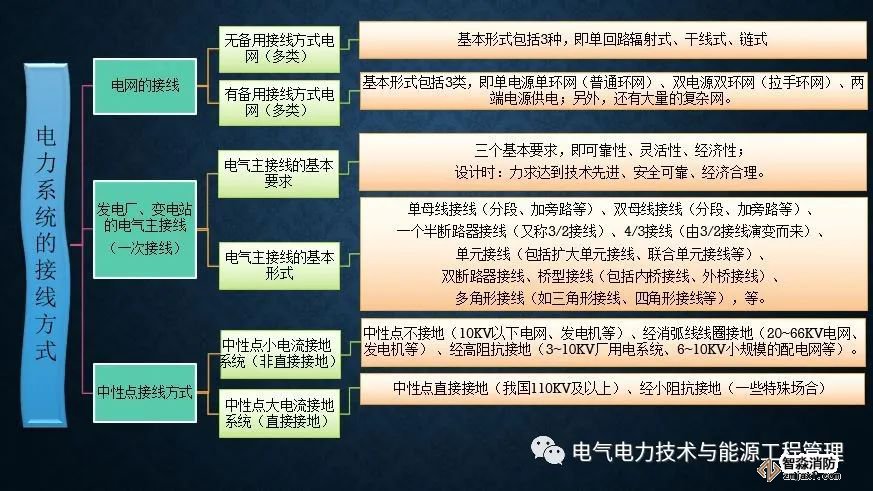

電力系統的接線方式知識結構梳理圖

（謹  放一張圖就好）
