【電氣工程知識】電力系統穩態分析

電力系統穩態分析

1. 電力系統潮流計算

• 電網的功率損耗：線路功率損耗計算、變壓器功率損耗計算

• 電網環節的功率平衡和電壓平衡：電壓降落、電壓損耗及電壓偏移；電網環節首末端功率平衡關系、首末端電壓平衡關系；電網運行特性分析。

• 開式電網的潮流計算：區域電網的潮流計算、地方電網的潮流計算

• 兩端電源供電網的潮流計算：兩端電源電壓相等供電網的功率分布、兩端電源電壓不相等的供電網絡的功率分布

• 電磁環網的功率分布與電壓計算：環路電動勢、循環功率計算，電力系統中常用的附加裝置等

2. 電力系統頻率和有功功率

• 電力系統的頻率特性：電力系統負荷有功功率-頻率靜態特性（負荷頻率特性）、發電機組的功頻靜態特性

• 電力系統頻率的調整：頻率調整的必要性，一次調頻、二次調頻、主調頻廠的選擇，事故調頻的措施與步驟

• 電力系統綜合負荷廠間分配：有功功率平衡方程式，備用容量（負荷備用、檢修備用、事故備用、國民經濟備用；冷備用即停機備用、熱備用即旋轉備用）。

3. 電力系統電壓和無功功率

• 電力系統的電壓特性：負荷電壓特性、異步電動機的無功功率-電壓靜態特性；無功功率平衡對系統電壓的影響

• 電力系統的無功功率：無功負荷和無功損耗功率、無功電源（發電機、同步調相機、電力電容器、靜止無功補償器等）、無功平衡方程式

• 電力系統電壓的調整：電壓調整的必要性，電壓中樞點的調壓方式（順調壓、逆調壓、恒調壓），電壓調整的基本原理和技術措施（改變發電機的端電壓、改變變壓器的變比、改變電網無功功率的分布、改變網絡的參數）

4. 電力系統經濟運行

• 電能的能量損耗：電網的能量損耗率（固定損耗、變動損耗），計算方法（最大負荷損耗時間法、等效功率法），降低網損的常用技術措施（減少電網中無功功率的傳送、合理組織電網的運行方式、在閉式網中實行功率的經濟分布）

• 火電廠間有功功率負荷的經濟分配：耗能特性（能量輸入F、輸出功率PG、比耗量μ、發電廠效率η、耗量微增率λ）、等微增率準則、多臺火電機組間有功功率負荷的經濟分配

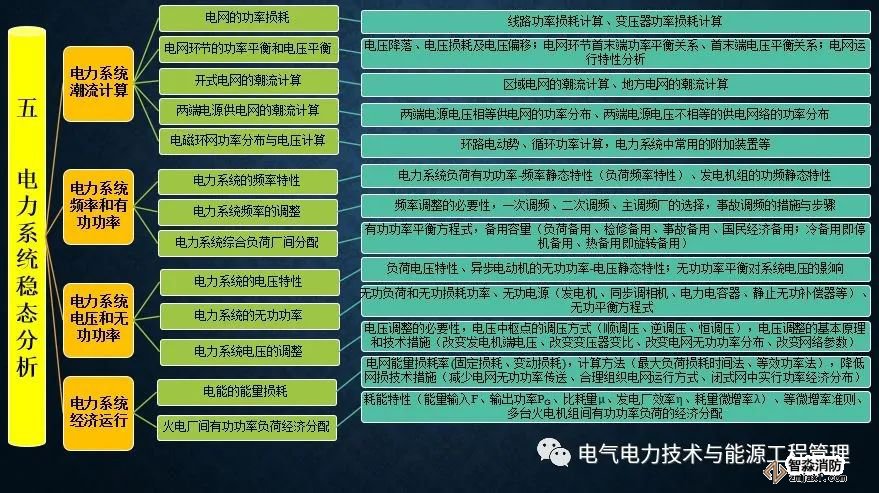

電力系統穩態分析梳理圖

（謹  放一張圖就好）
