【電氣工程知識】電力系統主設備?（知識總結圖）

電力系統主設備

1. 電力變壓器的等效電路及參數計算

• 按繞組結構分類：雙繞組變壓器、三繞組變壓器、自耦變壓器

• 變壓器等效計算：

  四個核心參數：短路電阻RT、短路電抗XT、勵磁電導GT、勵磁電納BT；

  ∏形等效電路與諧振電流

2. 輸電線路

• 架空線路：導線與避雷線（材料、結構、等級等）、桿塔類型（直線桿塔、耐張桿塔、終端桿塔、轉角桿塔、跨越桿塔、換位桿塔等）、絕緣子類型（針式絕緣子、懸式絕緣子、棒式絕緣子、瓷橫擔絕緣子、柱式絕緣子等）、常用金具（線夾、連接金具、接續金具、防振金具等）。

• 電纜線路：電力電纜的典型結構、電纜附件（連接頭/盒、終端頭/盒）等。

• 輸電線路計算：三相對稱運行時架空輸電線路的參數計算（電阻r、電抗x、電導g、電納b）、輸電線路的等效電路（一字形、 ∏形、T形等效電路）。

3. 高壓開關電器

• 開關電弧的產生與熄滅；

• 主要的高壓開關電器：高壓斷路器、高壓負荷開關、高壓熔斷器、高壓隔離開關、自動重合器與自動分段器等。

4. 高壓互感器

• 互感器特點：原理、結構、接線方式、誤差/精確度、應用場合等

• 典型高壓互感器；電磁式電壓互感器、電磁式電流互感器、電容式電壓互感器

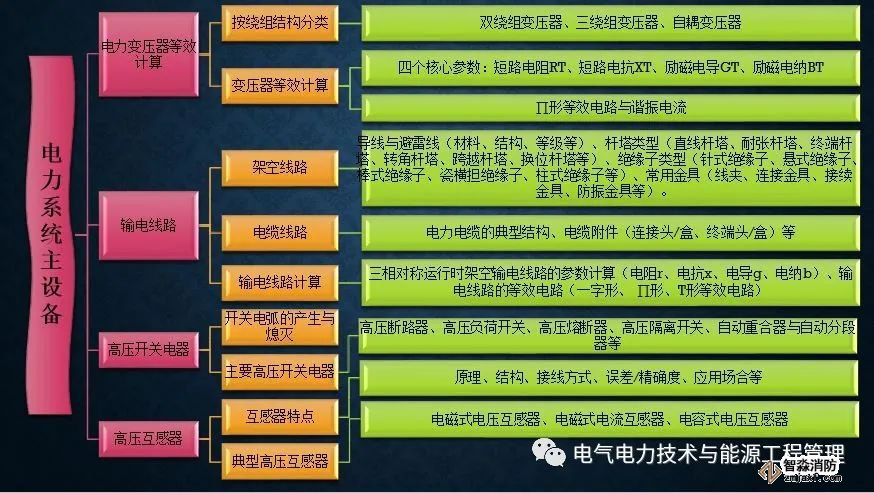

 電力系統主設備知識結構梳理圖

（謹  放一張圖就好）
