電力系統元件的序阻抗和等效網絡

1. 對稱分量的原理

• 三相不對稱量的分解與合成：電壓量，正序分量、負序分量、零序分量，變換矩陣和反變換矩陣

• 序阻抗：各序分量的獨立性、序阻抗矩陣、對稱分量法、等效電源原理與等效阻抗

2. 變壓器序電壓與序阻抗

• 變壓器零序阻抗：與變壓器鐵心結構、繞組連接方式、中性點工作方式有關

• 變壓器零序阻抗特性：分類討論，如一側繞組中性點直接接地、這一側繞組中性點經電抗接地、普通三繞組變壓器、自耦變壓器等

3. 輸電線路序電壓與序阻抗

• 序阻抗的計算：自阻抗，互阻抗，單回路三相架空線的序阻抗、雙回架空線的零序阻抗、有架空地線的單回或雙回架空線的零序阻抗、電纜線路的零序阻抗

4. 架空輸電線路的零序電納

• 零序電納計算：鏡像法計算零序電容、六導體系統，架空地線對輸電線路零序電納的影響

5. 同步電機的序阻(電)抗

• 幾種序阻抗特點：正序電抗（電機學部分）、負序電抗（與正序電抗不同）、零序電抗（同步發電機定子繞組中漏電抗）

6. 負荷序阻抗與序網絡制定

• 負荷序阻抗的表示：異步電動機負荷、綜合負荷，負荷的正序阻抗、負序阻抗、零序阻抗

• 序網絡制定基本方法：畫出等效網絡，分別制定正序網絡、負序網路、零序網絡

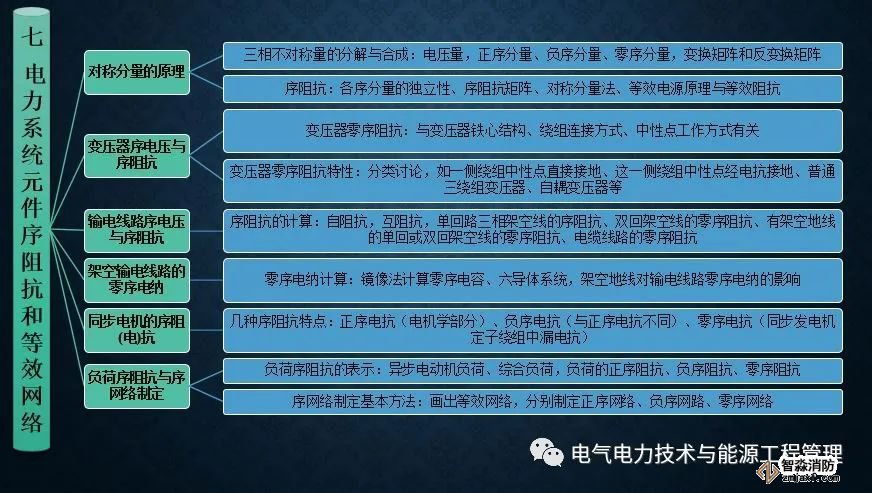

電力系統元件的序阻抗和等效網絡梳理圖

（謹  放一張圖就好）
