消防水泵性能測試方案

1 消防水泵性能測試管路示意見下圖，系統設備及部件編號見下表，具體要求見下列說明。

消防水泵性能測試管路示意

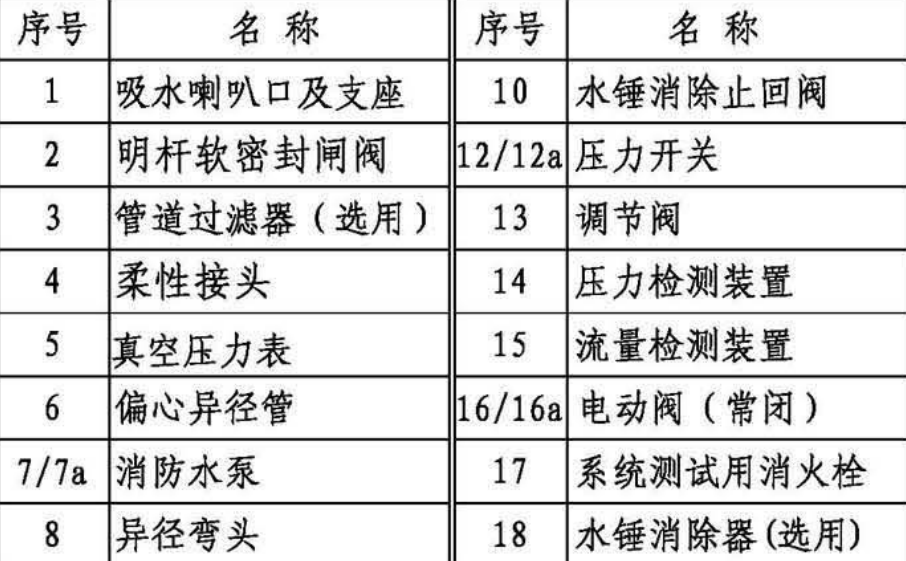

系統設備及部件編號表

2 消防水泵的維護管理應符合下列規定：

2.1 每月應手動啟動消防水泵運轉一次，并應檢查供電電源的情況。

2.2 每周應模擬消防水泵自動控制的條件自動啟動消防水泵運轉一次，且應自動記錄自動巡檢情況，每月應檢測記錄。

2.3 每日應對柴油機消防水泵啟動電池的電量進行檢測，每周應檢查儲油箱的儲油量，每月應手動啟動柴油機消防水泵運行一次。

2.4 每年應對消防水泵的出流量和壓力進行一次試驗。

2.5 消防水泵控制柜的機械應急啟動裝置的機械力應作用在消防水泵供電線路的接觸器上，機械力應能有效使接觸器閉合且安全供電。

3 當消防水泵在巡檢或測試工況發生火警、消防水泵接到啟泵信號時，應立即退出巡檢或測試工況，進入工作狀態。

4 消防水泵測試方案說明：

4.1 準工作狀態時，除電動閥（16，16a）、調節閥（13）、閥門（FM3，FM4）處于常閉狀態外，消防水泵給水系統吸水管、出水管及供水系統上的其他所有控制閥應鎖定在常開位置，并應有明顯標記。

4.2 消防水泵低頻巡檢工況：

1）電動驅動消防水泵自動巡檢時，巡檢周期不宜大于7d，每臺消防水泵低速轉動的時間不應少于2min。

2）通過消防水泵控制柜控制消防水泵（主、備）的啟停。

4.3 消防水泵工頻巡檢工況：

每月應對消防水泵進行手動啟泵及系統自動啟泵功能測試：

1）手動啟泵測試工況：

① 對7#消防水泵進行手動啟動測試工況時，打開FM3，手動啟動7#消防水泵，手動打開系統測試用消火栓口（17）進行測試，測試工況完畢后關閉消火栓口及7#消防水泵，所有閥門恢復到準工作狀態。

② 對7a#消防水泵進行手動啟動測試工況時，打開FM4，手動啟動7a#消防水泵，手動打開系統測試用消火栓口（17）進行測試，測試工況完畢后關閉消火栓口及7a#消防水泵，所有閥門恢復到準工作狀態。

2）自動啟泵測試工況：

① 在準工作狀態下，通過消防水泵控制柜發出指令打開電動閥（16或16a）來模擬消防系統出水，消防系統進入消防狀態，消防水泵（7#）自動啟動，且工頻滿負荷運行10min，測試工況結束后所有閥門恢復到準工作狀態。

② 在準工作狀態下，通過消防水泵控制柜發出指令切斷主泵電源及打開電動閥（16或16a）來模擬消防系統出水，消防系統進入消防狀態，消防水泵（7a#）自動啟動，且工頻滿負荷運行10min，測試工況結束后所有閥門恢復到準工作狀態。
