與濕式噴淋系統共用噴淋泵時，消防炮主管如何連接

1.問題描述

　　與濕式噴淋系統共用噴淋泵時，消防炮主管在濕式報警閥后接出。【圖示1】

2.規范要求

　　《自動跟蹤定位射流滅火系統技術標準》（GB 51427-2021）規定：

　　4.5.3當噴射型自動射流滅火系統或噴灑型自動射流滅火系統與自動噴水滅火系統共用消防水泵及供水管網時，應符合下列規定：

　　1兩個系統同時工作時，系統設計水量、水壓及一次滅火用水量應滿足兩個系統同時使用的要求；

　　2兩個系統不同時工作時，系統設計水量、水壓及一次滅火用水量應滿足較大一個系統使用的要求；

　　3兩個系統應能正常運行，互不影響。

　　《大空間智能型主動噴水滅火系統技術規程》(CECS263：2009)規定：

　　6.4.3大空間智能型主動噴水滅火系統與其他自動噴水滅火系統合用一套供水系統時，應獨立設置水流指示器，且應在其他自動噴水滅火系統濕式報警閥或雨淋閥前將管道分開。【圖示2】

3.圖示說明

　　1）錯誤做法

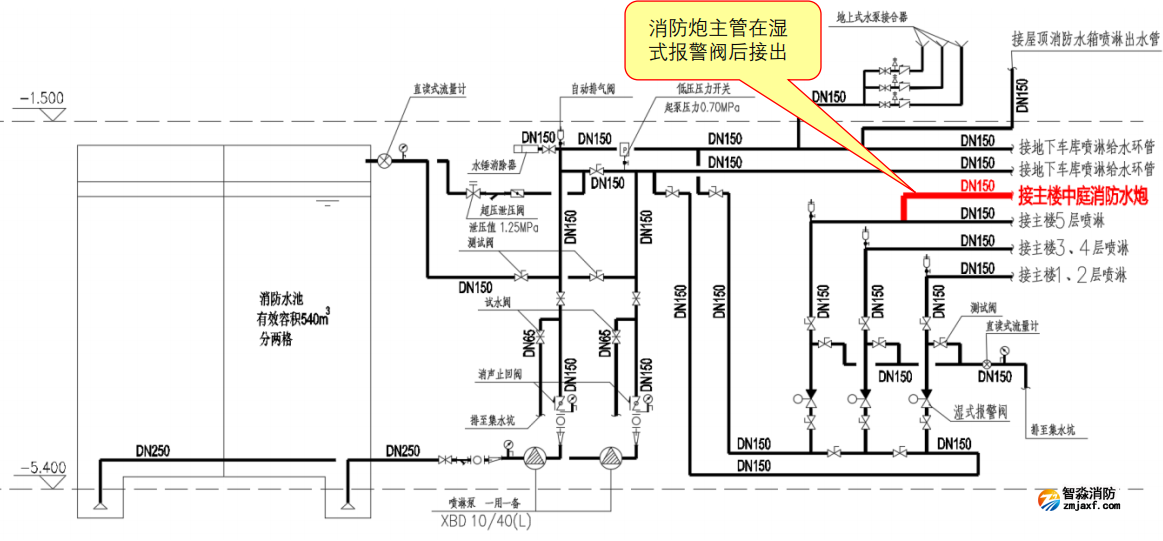

圖示1

　　2）正確做法
