電氣防火檢測工具——電氣火災隱患判斷方法

電氣防火檢測工具——電氣火災隱患判斷方法

一、表面溫度判斷法

表面溫度判斷法是根據紅外測溫儀測得電氣裝置發熱部位的表面溫度，同時考慮負載率和連接部分接觸電阻對表面溫度的影響，判斷過熱型電氣火災隱患。判斷方法如下：

a) 受檢電氣線路和設備在滿載的情況下，使用紅外測溫儀測得電氣裝置相關發熱部位的表面溫度，凡是溫度（或溫升）較高，接近甚至超過規定允許范圍的均可判斷存在過熱型電氣火災隱患；

a) 在低負載率的情況下，使用紅外測溫儀測得電氣裝置相關發熱部位的表面溫度，如果導體連接部位出現較高的表面溫度，可以判定是由接觸電阻過大而引起的火災隱患。

二、比較判斷法

比較判斷法是對同一電氣設備相同條件下，對應的相關發熱部位的溫度進行比較和分析，或同一回路幾臺相同電氣設備對應的相關發熱部位的溫度進行比較和分析，從溫度（或溫升）的差異判斷過熱型電氣火災隱患。判斷方法如下：

a) 對于電流致熱型的同一臺電氣設備，當三相負載電流平衡時，比較對應接線端子的溫度（或溫升）的差異，可以判斷存在電氣火災隱患的部位；

a) 對同一電氣回路中幾臺電流致熱型的電氣設備，當三相負載電流平衡且電流數值彼此相等時，比較其對應接線端子或其它相關部位的溫度（或溫升）的差異可以判斷存在電氣火災隱患的電氣設備及其部位。當三相負載電流不平衡或負載偏低時，應考慮實際負載電流對溫度（或溫升）的影響；

b) 對于電壓致熱型的同一臺電氣設備，當三相電壓平衡時，比較對應接線端子或其它相關發熱部位的溫度（或溫升）的差異，可以判斷存在電氣火災隱患的部位；

c) 對同一電氣回路中幾臺電壓致熱型的電氣設備，當三相電壓平衡且電壓數值彼此相等時，比較其對應接線端子或其它相關部分的溫度（或溫升）的差異可以判斷存在電氣火災隱患的電氣設備及其部位；

d) 當三相電壓不平衡時，應考慮實際工作電壓不平衡對溫度（或溫升）的影響。

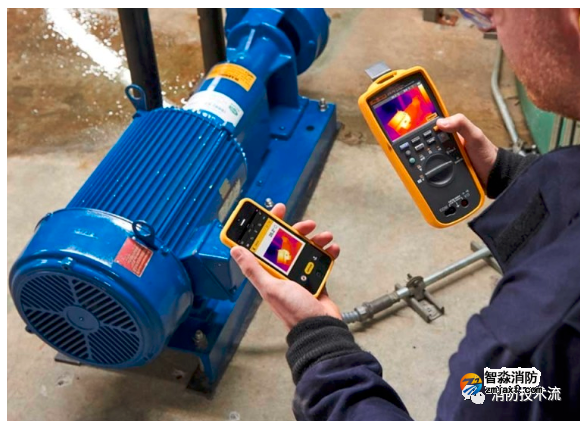

三、熱圖像判斷法

根據同類電氣裝置在正常狀態和異常狀態下熱像圖的差異，來判斷電氣裝置存在電氣火災隱患的部位。
