消防報警主機顯示屏常見故障現象/LCD液晶屏故障

消防維保工作中經常遇到各種有關火災報警主機顯示屏故障，比如，顯示屏黑屏、顯示屏顏色異常、顯示屏屏閃等。

LCD顯示屏是一種利用液晶技術進行顯示的屏幕。通過薄膜晶體管（TFT）控制像素電壓，從而調整液晶分子的排列，以控制光的透過量，從而實現圖像的顯示。液晶分子在電場作用下改變排列，調節光線，并在背光源的照射下展現圖像。

01顯示屏工作原理

消防主板經過處理解碼的顯示信號，送到液晶顯示屏推動液晶粒子翻轉，這時是看不到明亮畫面的，因為沒有背光燈管的照射光，只有背景一點黑暗的圖像。另一方面消防主板送出顯示信號的同時，也提供升壓板電源開始工作，推動背光燈管發光。這樣消防顯示屏就會顯示完整的圖像。

02液晶屏升壓板

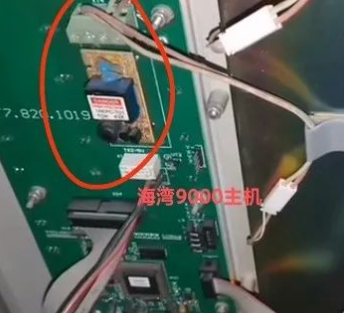

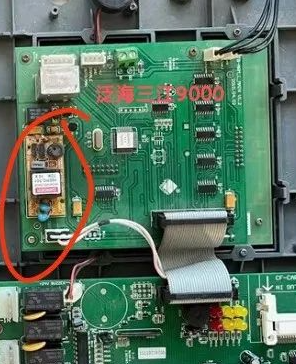

上圖5V升壓板常用在北京利達、海灣、泛海三江、深圳賦安等廠家老款機型。

03液晶屏背光燈管

早期消防主機機型顯示屏背光燈管多為日光燈管兩根，顯示屏一邊一根。(升壓板如同家用日光燈整流器、啟輝器)

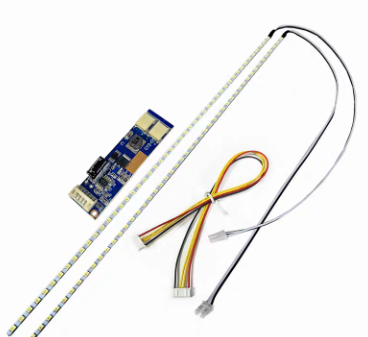

隨著技術的進步這種日光燈管式逐漸淘汰，目前常用LED燈條。LED燈條啟動電流、電壓就沒有這么大，升壓板就升級啦。

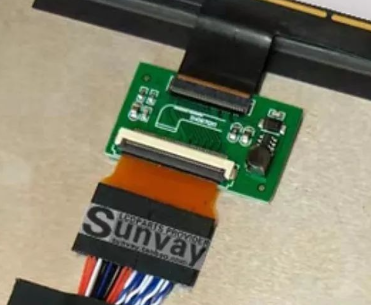

以上都適合小尺寸7寸、9寸、10寸左右屏幕，如果屏幕更大或顯示器數據線引腳不同就要用專用板卡把信號和電源集成在一起的板子。

04顯示屏常見故障

①顯示屏黑屏故障:

背光燈管、背光燈珠、升壓板壞導致黑屏，這種故障現象用手電筒在屏幕一側照亮，能夠看到顯示屏的圖像或字跡。

②顯示屏發紅或一側發暗等:

這種故障多是老機型日光燈管壞。一根或兩根，需更換背光燈管。

③瞬間亮后馬上黑屏:

該問題主要為升壓板反饋電路起作用導致，如：電壓過高導致保護、電流過大、燈管PIN松脫等。

④通電燈亮但無顯示:

此問題主要為升壓板線路不產生高壓導致，就是沒有高壓啟動。

⑤亮度偏暗:

升壓板上的亮度控制線路不正常。

⑥干擾:

主要有水波紋干擾、畫面抖動/跳動、星點閃爍。該現象少見，多數均為液晶屏問題。

⑦屏幕閃亮，一明一暗:

1、此現象多數因升壓板輸出電壓低，導致背光燈管啟動不起來。(前段時間一位朋友單位電話主機屏閃，后查出因電話回路線接地，把供電電壓拉低)。

2、升壓板高壓啟動電容漏電:導致高壓啟動故障屏幕閃。
