新標準下的防排煙設計與實物圖三（固定窗、吊頂?shù)膿鯚煷贡谠O(shè)置等）

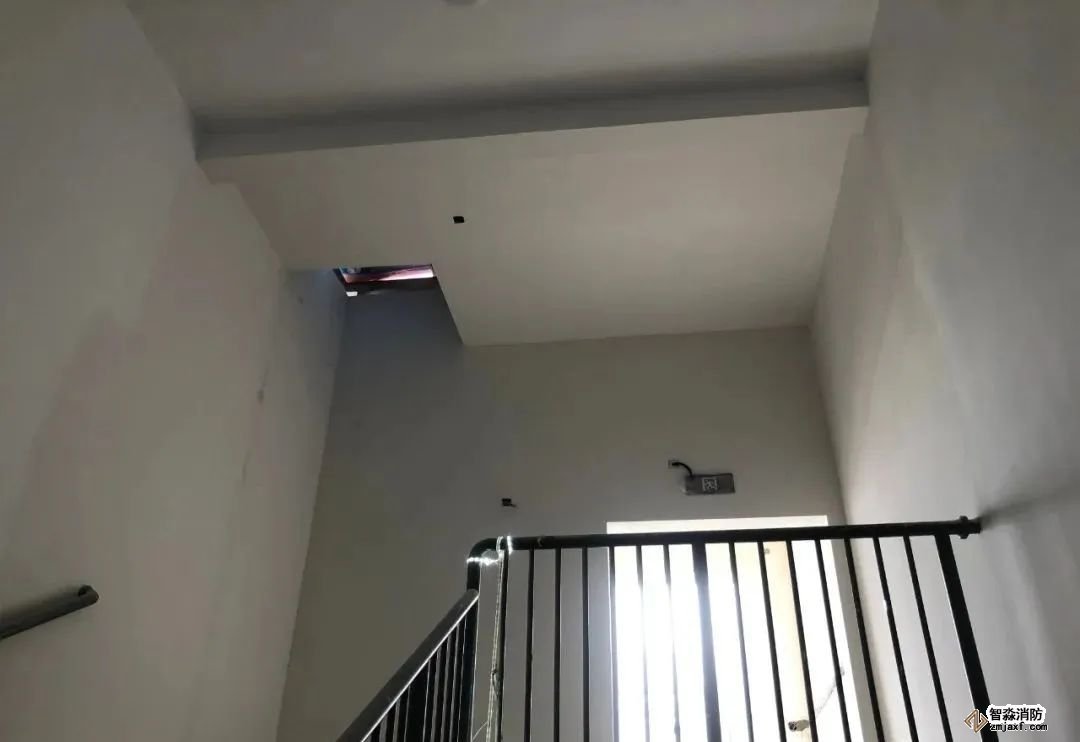

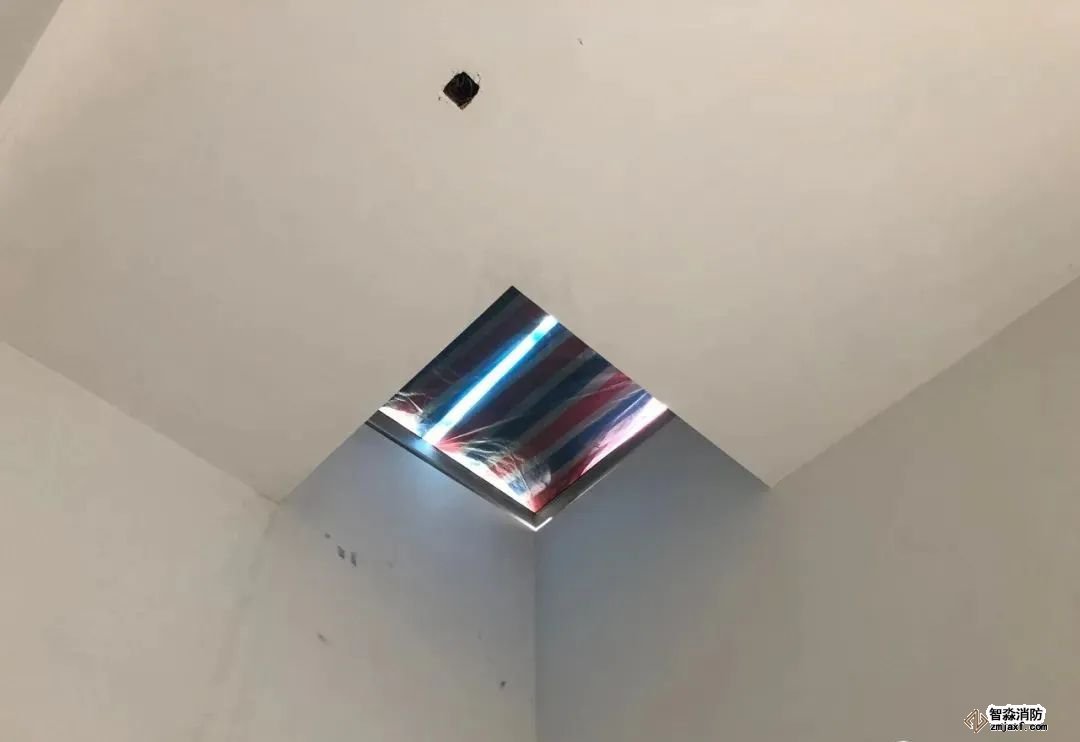

1、地上樓梯間加壓送風，最頂部設置1m2的固定窗

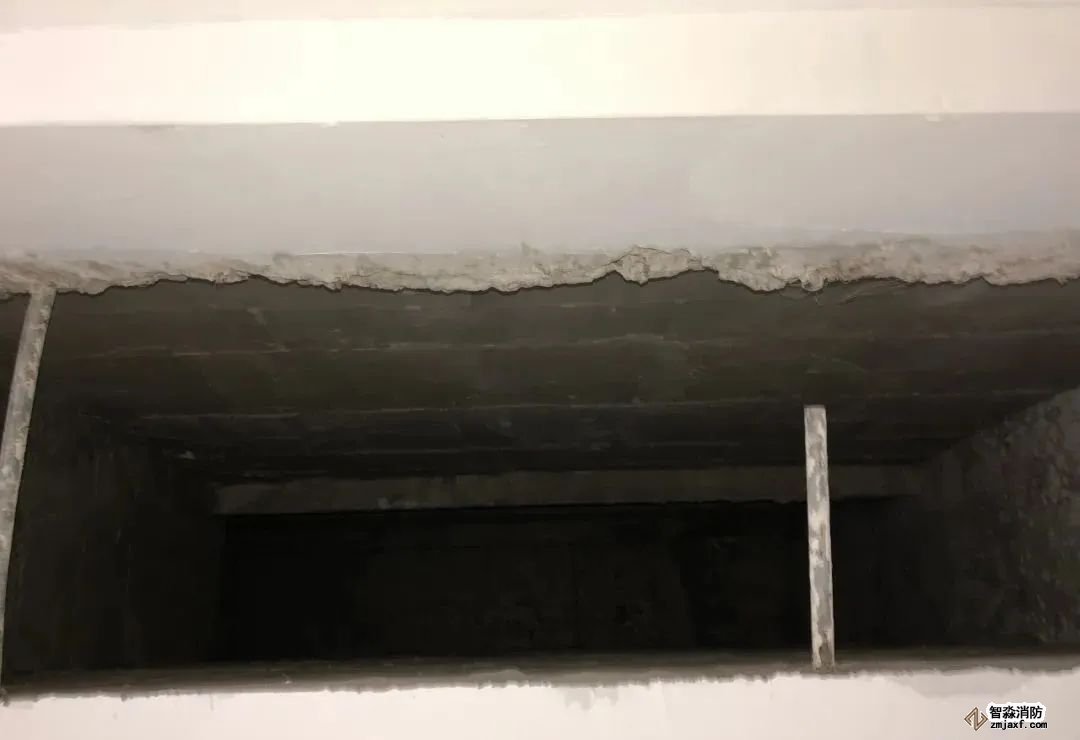

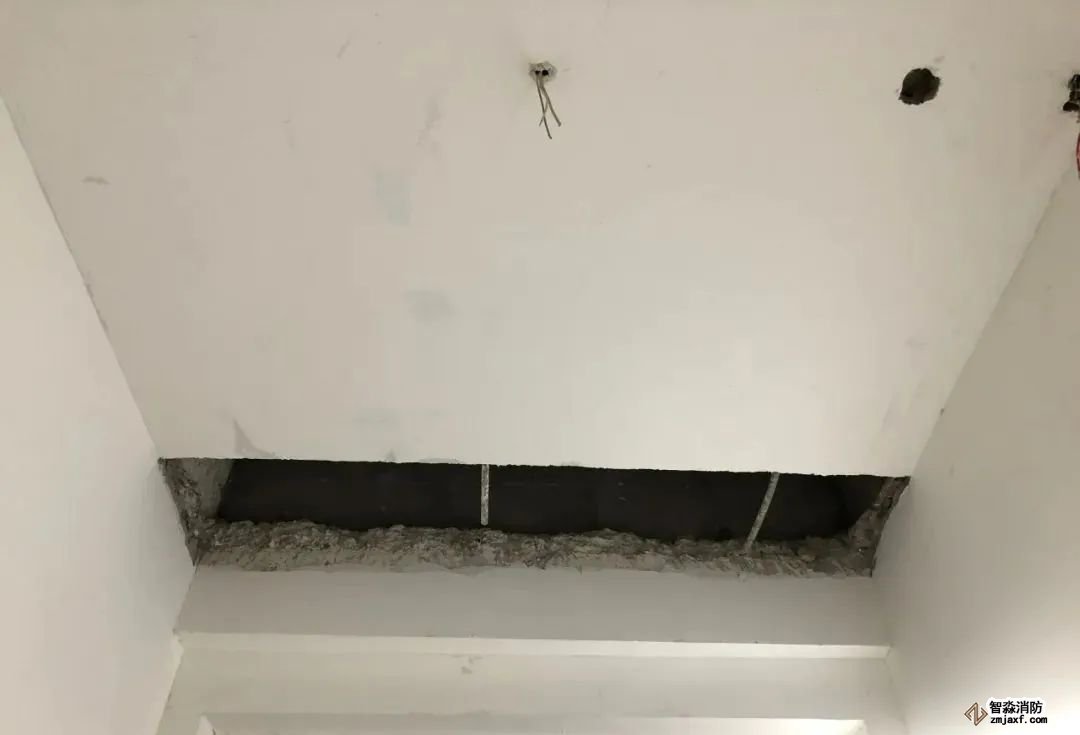

2、地下樓梯間加壓送風，最頂部設置1m2的固定窗，核心筒在內部，采用土建風道延伸至室外

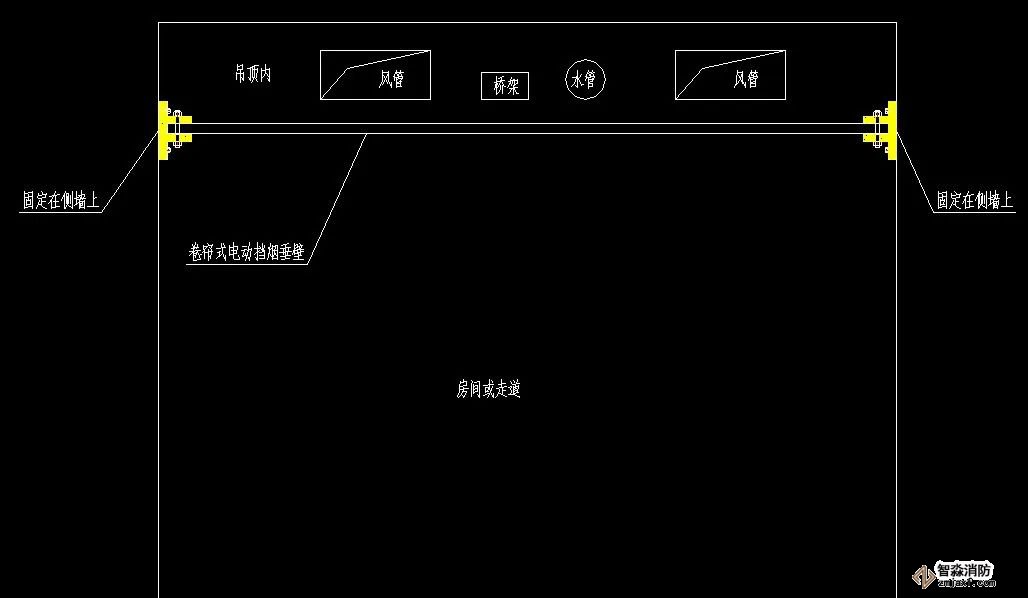

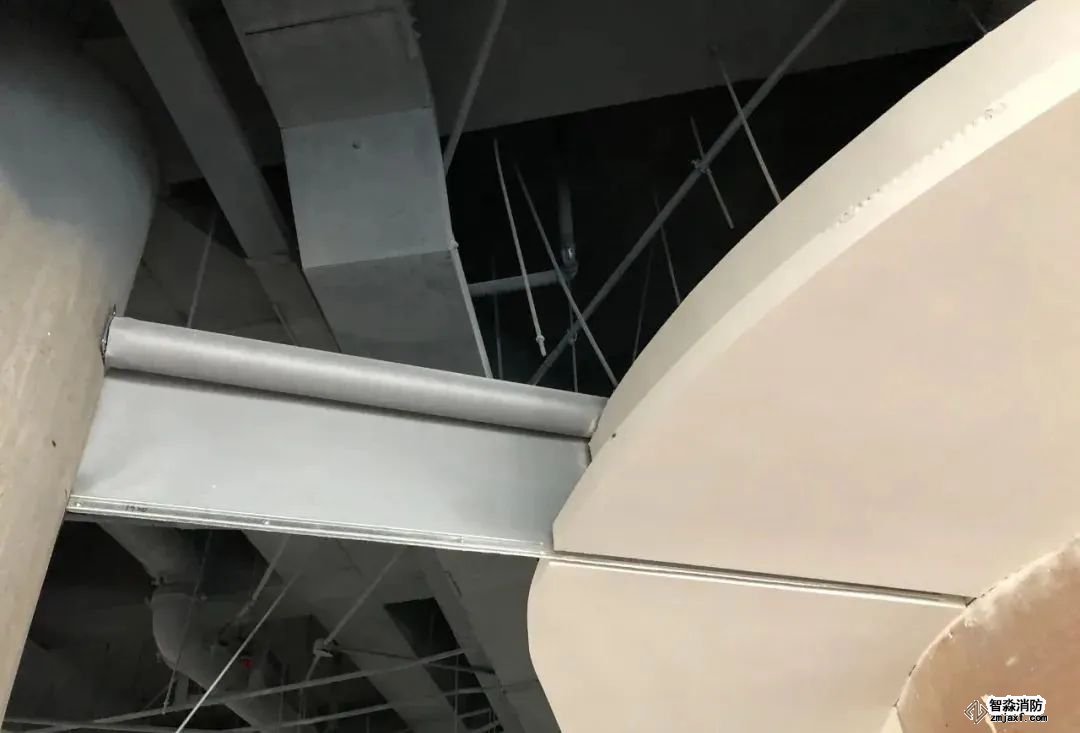

3、有吊頂時，電動擋煙垂壁的安裝

擋煙垂壁底部與吊頂齊平

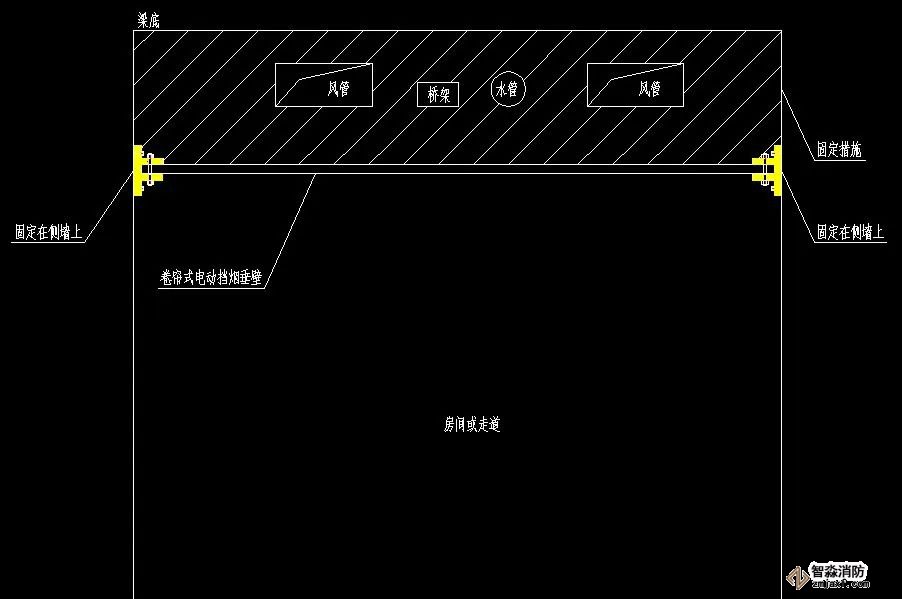

4、無吊頂時，電動擋煙垂壁的安裝

先在梁底設置一定高度的密封固定措施，供機電管線穿過，再將擋煙垂壁安裝在固定設施下方

（1）梁下先設置固定掛板，方便機電管線穿過

（2）掛板下方再安裝電動擋煙垂壁

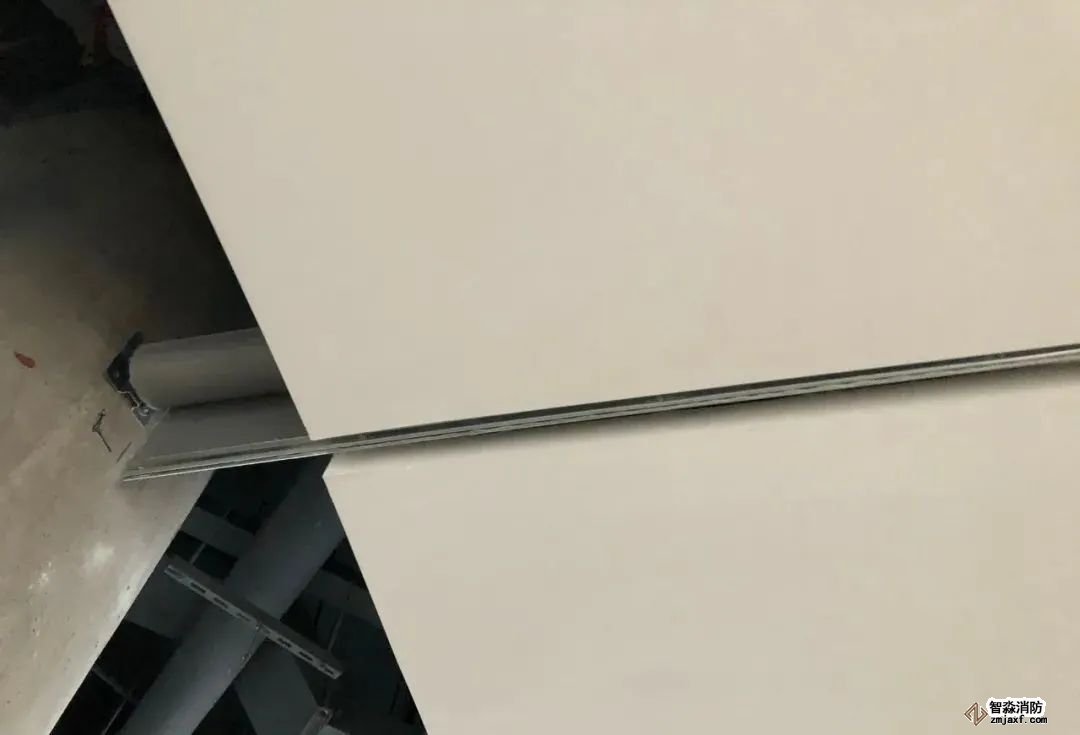

5、兩樘電動擋煙垂壁拼接安裝

6、吊頂內的排煙風管外壁設置離心玻璃棉隔熱

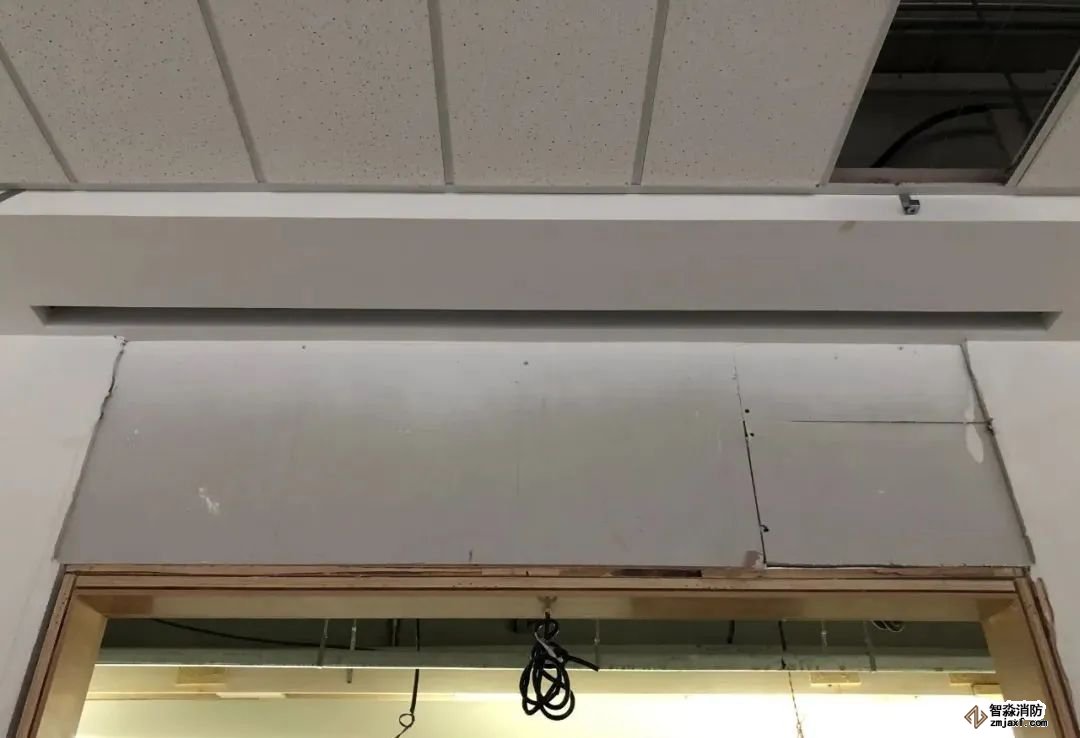

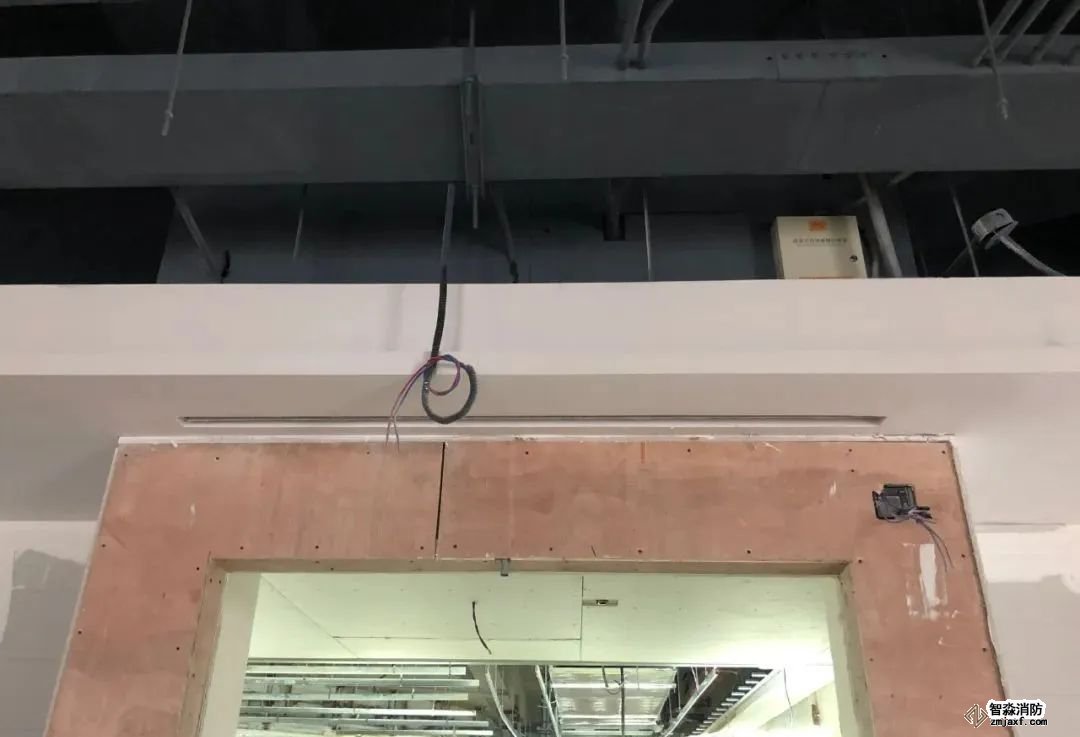

7、門洞上方的電動擋煙垂壁

注：應安裝在門開啟方向的背面，且在疏散指示標志的后方

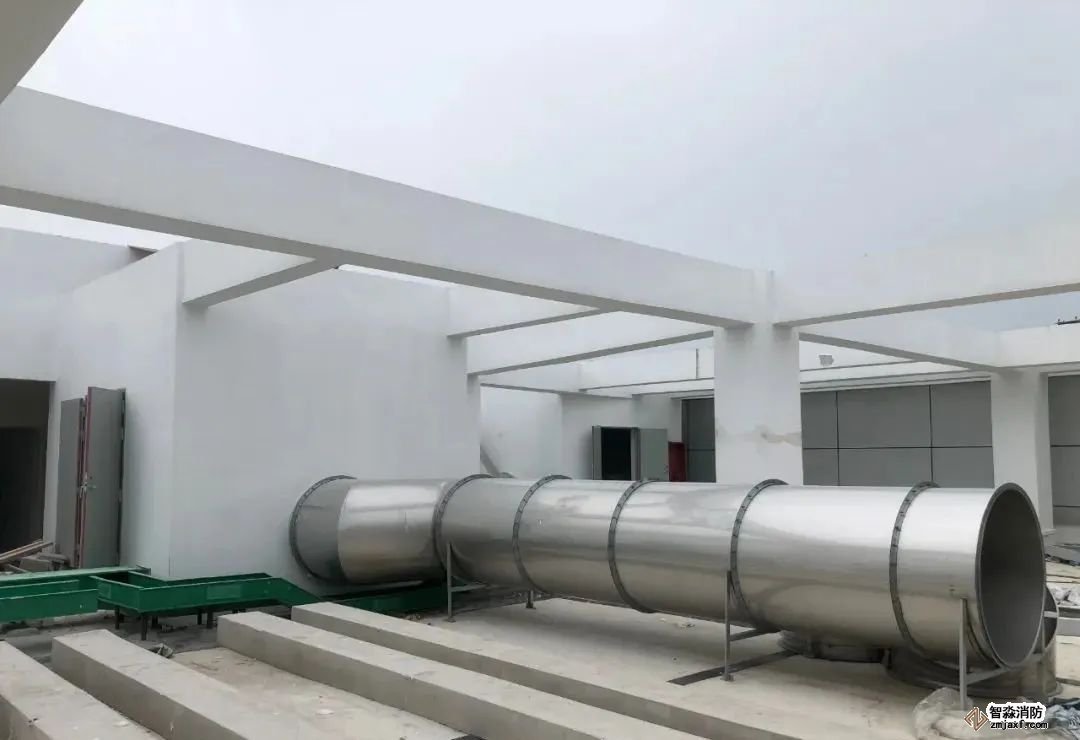

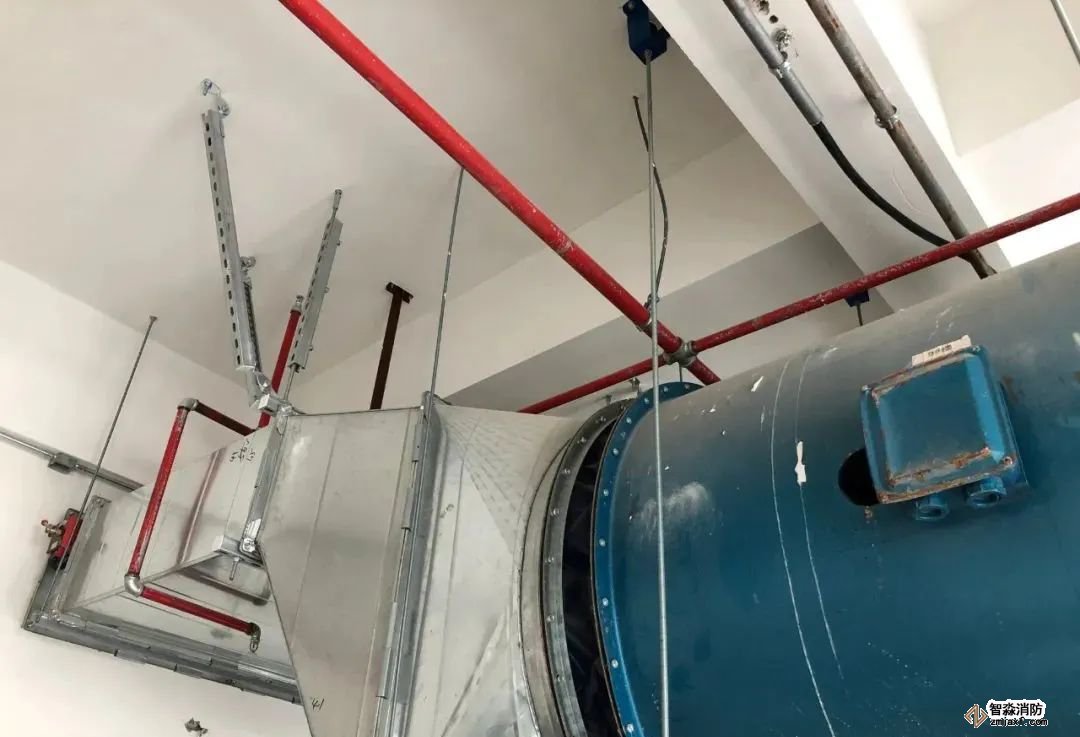

8、屋頂加壓送風機房

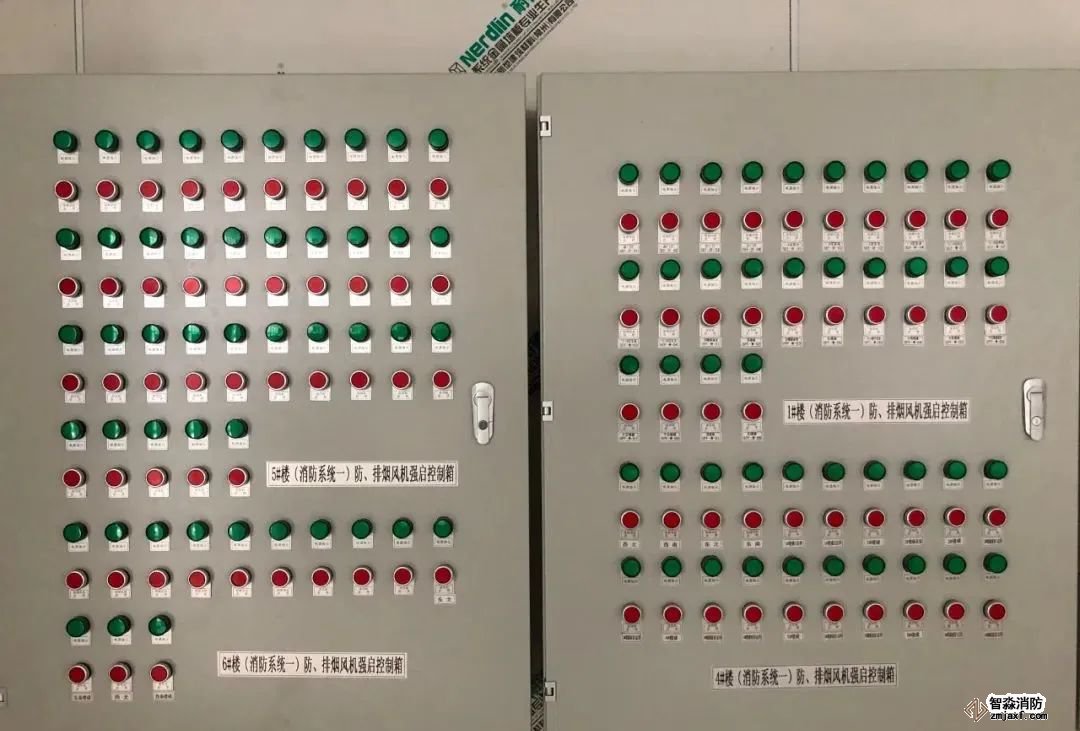

9、消防控制室防排煙風機的手動啟動箱

10、機房?jī)?nèi)的排煙風管設置抗震支吊架

來源：暖通設計
