防火分區的防火卷簾兩側火災探測器如何連線？

3.1.6 系統總線上應設置總線短路隔離器，每只總線短路隔離器保護的火災探測器、手動火災報警按鈕和模塊等消防設備的總數不應超過 32 點；總線穿越防火分區時，應在穿越處設置總線短路隔離器。

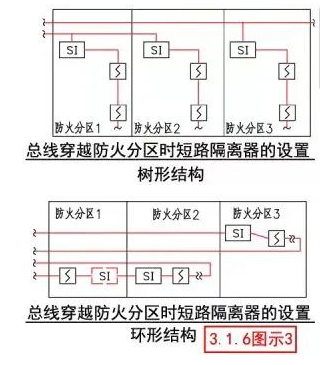

總線穿越防火分區短路隔離器設置圖示

正確設計畫法

火災探測器經由短路隔離器跨區互連

錯誤設計畫法

火災探測器直接跨區互連

【解讀】

關于跨越防火分區的防火卷簾兩側火災探測器布線通常有兩種形式，一種是分別接自各自防火分區，另一種是兩側跨區互連。當采用后者時，即：總線跨越防火分區時，應該按照《火災自動報警系統設計規范 》第3.1.6條增加短路隔離器。當然，在實際施工中，為節約成本，只帶載2-3只火災探測器的短路隔離器往往（大概率）會被“優化”掉，消防檢測與消防驗收時，該問題也因難以做出準確判斷而被忽略。

筆者認為破解這種暗箱行為的有效解決方案就是：今后要求短路隔離器必須自帶地址編碼，真正實現其在火災自動報警主機上“有跡可循”，切實堵住這個漏洞。
